INDEX - Boite de 10 - Jauge pour cadre pour le montage des plaques - Aluminium

Jauge pour le montage de panneaux solaires. Elle sert de support aux clips de fixation lorsqu’ils sont placés aux extrémités de l’installation. Sa conception assure un ancrage efficace des panneaux. Il est fabriqué en aluminium.

Caractéristiques techniques :

• Calibre, élément complémentaire servant d’appui externe aux agrafes
  de fixation pour panneaux solaires montés aux extrémités du rail guide.
• Profilé extrudé en aluminium EN AW 6063-T6.
• Pour extérieurs.
• Design robuste pour montage couplé avec un profilé agrafe afin
  d’assurer une fixation fiable des panneaux solaires aux extrémités de
  chaque rail de l’installation.
• Longueur de profilé en fonction de la hauteur du cadre du panneau
  solaire à installer.
• Disponible pour hauteurs de cadre de 30, 35 et 40mm. Pour d’autres
  dimensions consulter les stocks sous commande.
• Disponible en noir.

Applications :

S’utilise comme calibre d’appui pour agrafes de fixation de panneaux
solaires se trouvant aux extrémités des rails guides.

Possède un design spécifique qui lui permet de s’emboîter au PGSA26 (ou
PGSN26) “pince à profil” même acquis séparément ou avec le kit
KFRSC3050 (ou KFRSCN3050) “pince rapide”.

La longueur du profilé calibre doit être la même que la hauteur du cadre
des panneaux à installer.

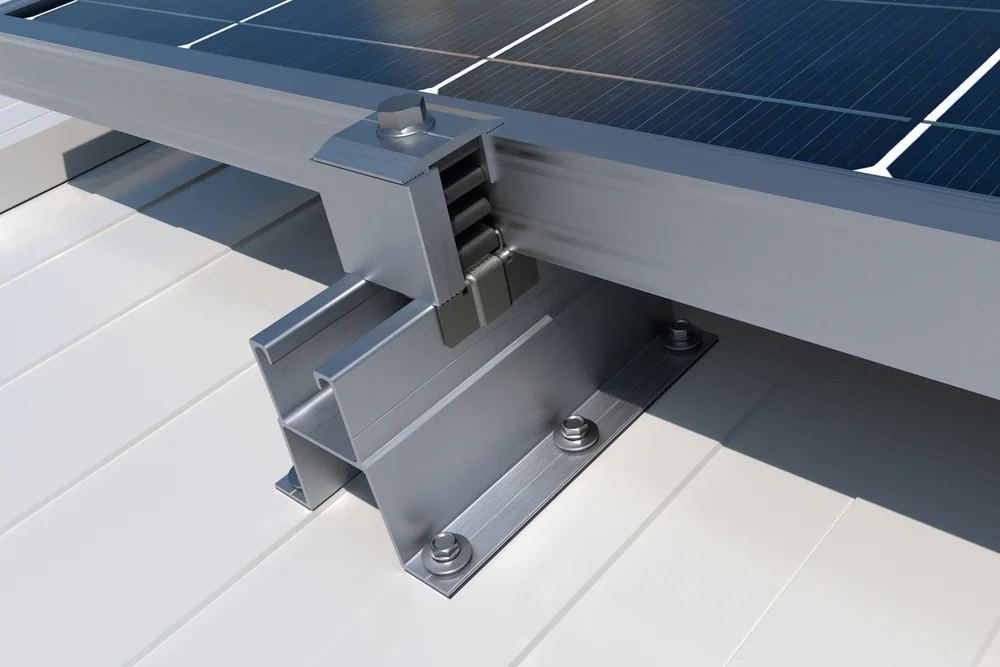

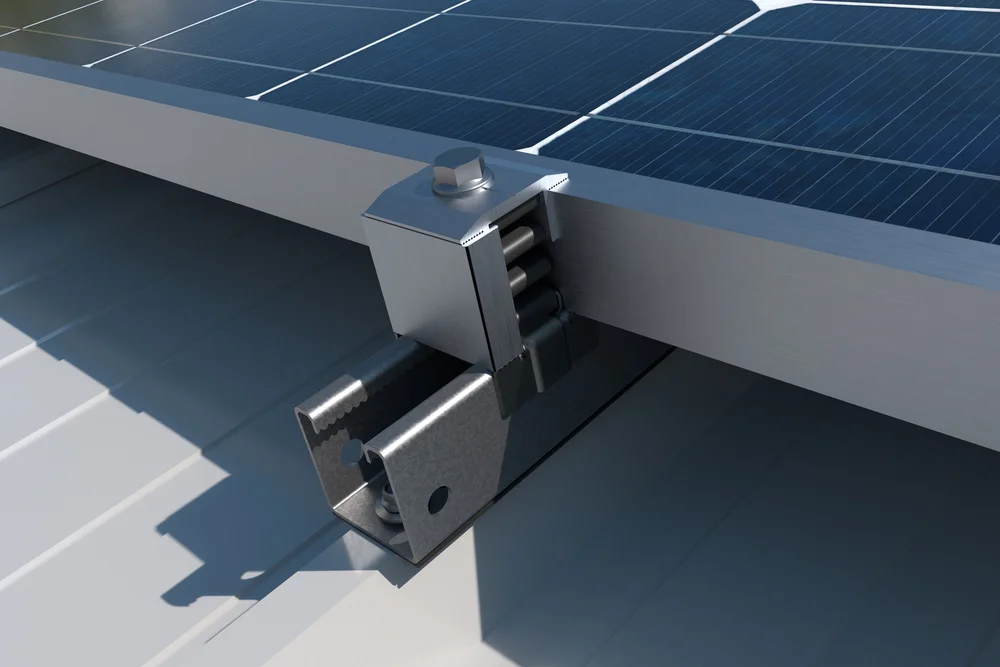

Exemples d'application :
