INDEX - Boite de 50 - Ecrou à serrage rapide INDEXTRUT - Inox A2 - M8

Écrou rapide, conçu pour faciliter la fixation d’éléments sur les rails perforés INDEXTRUT ou les profilés en aluminium dans les installations photovoltaïques, il crée un point de fixation femelle M8 à n’importe quel endroit du canal. Il s’installe facilement en l’insérant dans le profilé ou le guide et en le tournant de 90º. Il est composé d’un corps en plastique avec des ailettes qui facilitent le montage et d’une structure principale en acier inoxydable A2.

Caractéristiques techniques :

• Écrou de fixation rapide avec ailettes en plastique pour fixation d’éléments sur profilés
  d’aluminium et guides d’acier perforés avec canal compatible avec les accessoires
  INDEXTRUT.
• Élément préassemblé.
• Comprend 1 écrou guide INDEXTRUT M8, en acier inoxydable A2-70.
• Comprend 1 corps plastique avec ailettes, en LLDPE résistant à la radiation UV.
• Pour extérieurs.
• Positionnement rapide et stable sur le rail au moyen d’une rotation de 90°, qui facilite le
  raccord lors de l’installation des panneaux.
• Écrou guide avec canaux dentés qui facilitent le réglage de la position sur toute la longueur.
• Fixation fiable grâce à la forme du corps plastique qui empêche tout positionnement
  incorrect de l’écrou guide.
• Ailettes escamotables dans le canal de fixation avec onglets pour faciliter la rotation de
  l’écrou pendant son positionnement.
• Maintient sa position après démontage des éléments fixés pour faciliter les tâches de
  maintenance.

Applications :

S’utilise comme complément de fixation sur des éléments structurels pourvus d’un
canal compatible avec les accessoires INDEXTRUT, apportant un point de fixation
femelle en M8 sur n’importe quel point de la longueur du canal.

Peut être monté sur la GP-XS “rail solaire perforé INDEXTRUT. Atlantis C4-M” ou

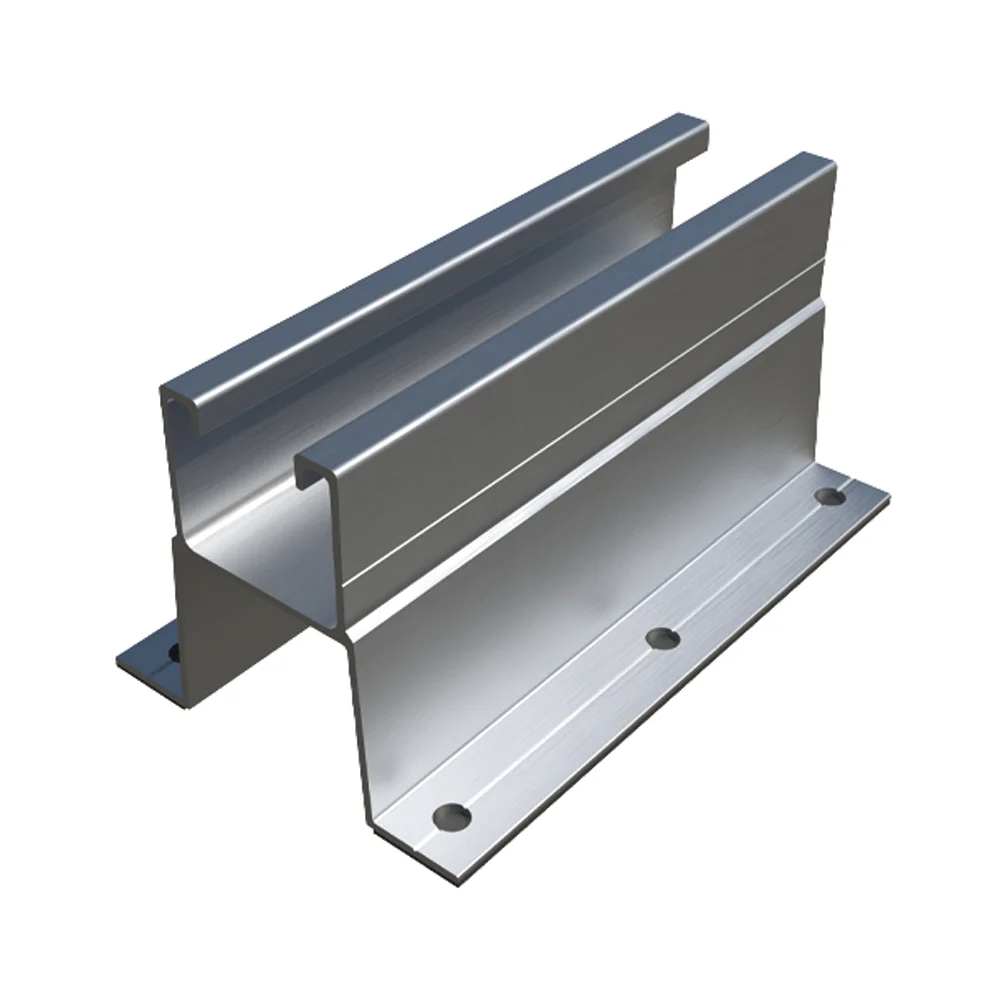

GP-VD “Rail solaire perforé INDEXTRUT pour la fixation dans une vallée
discontinue” ou sur tout autre profilé d’aluminium de la gamme solaire, PSA-A
“profilé à ailettes en aluminium”, PSA-AV “profilé aluminium avec ailettes pour
fixation directe dans la noue”, PSE-A “profilé d´aluminium pour fixation assemblée”
indistinctement ou PSE-C “profilé d´aluminium pour fixation latéral assemblée”.

On le positionne sur le canal en y introduisant l’écrou guide et en tournant le tout
à 90° dans le sens des aiguilles d’une montre. L’écrou est ainsi positionné de façon
stable mais peut glisser tout le long du canal sans besoin d’outils particuliers.

Il est recommandé d’utiliser les vis DIN-6921 M8 en inoxydable A2-70 pour la
fixation d’éléments sur les écrous de fixation rapide, le couple de serrage maximal
conseillé est de 14 N/m.

Pour l’installation de panneaux solaires, chaque unité d’écrou de fixation rapide
doit être monté avec les compléments de montage suivants :

• 1 vis 6921I08070 en acier inoxydable A2-70.
• 1 agrafe à profilé d’aluminium PGSA26.

Dans le cas d’une fixation en extrémité de rail s’appuyant seulement d’un côté sur
le panneau solaire, on aura également besoin comme complément de montage :

• 1 unité GM-A calibre pour cadre d’aluminium pour panneau solaire aux
  mêmes dimensions que le cadre du panneau solaire.

Exemple d'application :
